臺灣陽宏電源SPS-STS系列靜態切換開關簡介：

      STS靜態切換開關（Static Transfer Switch）為電源二選一自動切換系統，正常工作狀態下，在主電源處于正常的電壓范圍內，負載一直連接于主電源。在主電源發生故障時，負載自動切換到備用電源，主電源恢復正常后，負載又可切換到主電源。

     STS靜態轉換開關（Static Transfer Switch）采用先斷后通（Break before Conduct）的切換方式，可以實現不同輸入電源之間的不間斷切換， 為單電源負載提供雙母線供電，如：

＊ 非并聯UPS系統的n+1冗余

＊ 不同容量UPS系統的n+1冗余

＊ 不同型號UPS系統的n+1冗余。

應用領域:

電力  銀行   醫院   郵電通訊   軍事設施

航空管制/衛星通訊廣播

核工業的安全和程序控制

電子商務數據處理中心

大中型工礦企業信息中心

高速公路、鐵路、地鐵控制中心

高校、科研院所

小型通訊交換機

網絡設備商用

POS機工作站及其外圍設備

性能特點:

保護功能更加完善:

■高低壓保護功能:當輸入交流低壓或超壓時，設備會自動轉向另一路電源。

■智能檢測:當任一時刻，某一路市電斷電(含人工切換)，設備會自動切換到另一路，免除人工切換或斷電的危險。

■超載保護:當負載超過設備負載的100%-125% 連續30分鐘，125%-150%連續20秒，150%-300%連續2秒設備將自動關斷輸出并報警，10秒后自動再次開啟。

智能報警功能:

■當市電斷電時，設備會自動啟動報警，90秒后自動消音。

■當市電超限時，設備也會自動報警,90秒后自動消音。

手動切換功能:

■兩路電源正常時，可隨意將負載轉向另一路電源供電。

■當某路市電斷電或超限時,設備會自動鎖閉手動、自動切換。

陽宏電源系列STS靜態轉換開關應用于計算機機房，互聯網數據、電信、金融數據及工業過程控制等產品特點

系統中的關鍵單元—輔助電源采用冗余設計，確保了單一電源故障條件下設備依舊可以正常工作全數字化(DSP)控制，對數據處理能力強，提高了整機可靠性先進的斷電檢測方法，能夠快速判斷斷電故障

強大的通訊功能，可以通過SNMP卡(選配件)進行遠程管理

冗余

STS（System Transfer Switch）為重要單電源負載提供二選一、可自動切換的供電服務，在主電源處于正常的供電狀態時，負載一直由主電源供電。在主電源發生故障時，負載將被自動且快速地切換到備用電源。主電源恢復正常后，負載能自動切換回主電源。

可靠

STS采用了基于“先斷后通”的控制技術

■ 一路電源出現故障，STS可以繼續由另一路可用電源向設備供電

■ 一旦出現短路，STS將確保故障不會延伸影響到備用電源，從而保證繼續向設備供電

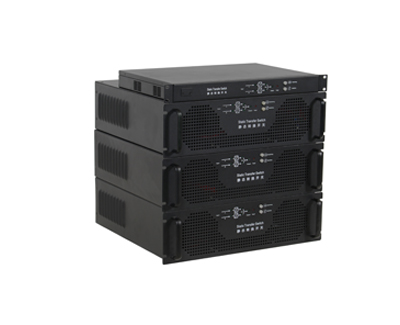

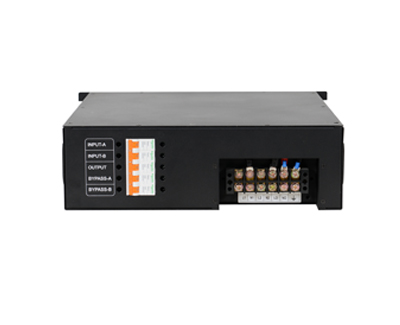

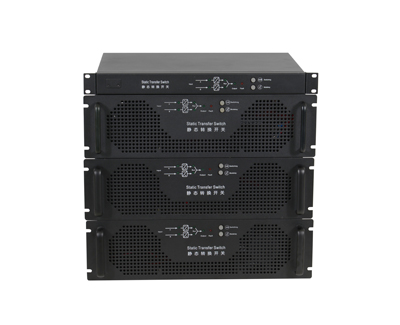

陽宏電源16A -120A單相標準19英寸機架式STS 切換開關 由兩路交流電源供電。在任何一路電源供電的情況下都會使 LTS 帶有危險電壓。要隔離 LTS，必須關閉兩路交流輸入電源。要確定在所有的交流電源都沒有上電的情況下才允許對陽宏電源16A STS 切換開關 進行接線。正常工作過程中 STS 內部存在致命電壓，只有授權工程師才允許對其進行維護操作。

 用途與特點

陽宏電源16A -120A單相標準19英寸機架式STS 切換開關 STS 切換開關 是一種單極自動切換裝置。STS 在兩路交流電源構成的雙總線供電系統中承擔著檢測、切換的核心任務，應用于要求極高供電可靠性的高端不間斷供電領域，如計算機中心、互聯網數據中心、電信、金融數據中心及工業過程控制中心等，給設備提供穩定的、高質量的交流電源。

 產品具有如下特點：

 陽宏電源16A -120A單相標準19英寸機架式STS 切換開關在系統中的關鍵單元――輔助電源采用冗余設計，確保了單一電源故障條件下設備依舊可以正常工作全數字化（DSP）控制，數據處理能力強，提高了整機可靠性先進的斷電檢測方法，能夠快速判斷斷電故障強大的通訊功能，可以通過 SIC 卡（選配件）進行遠程管理

手動切換

陽宏電源16A -120A單相標準19英寸機架式STS 切換開關通過 LTS 前面板上的 Transfer 按鈕，可以使 LTS 的輸出在兩路源之間進行切換，這種切換方式稱為手動切換。

手動切換是以變更優選源的方式進行的。按下前面板上 Transfer 按鈕后，原先的優選源被變更為備選源，而原先的備選源則變更為優選源。此時，如果系統檢測到新的優選源正常，并且兩路源之間的相位差在同步窗口范圍內，則系統切換到新的優選源供電；如果新的優選源異常，或兩路源的相位差不在設定的同步窗口范圍內，則 LTS 會自動延遲直至滿足切換條件時才執行切

換。
