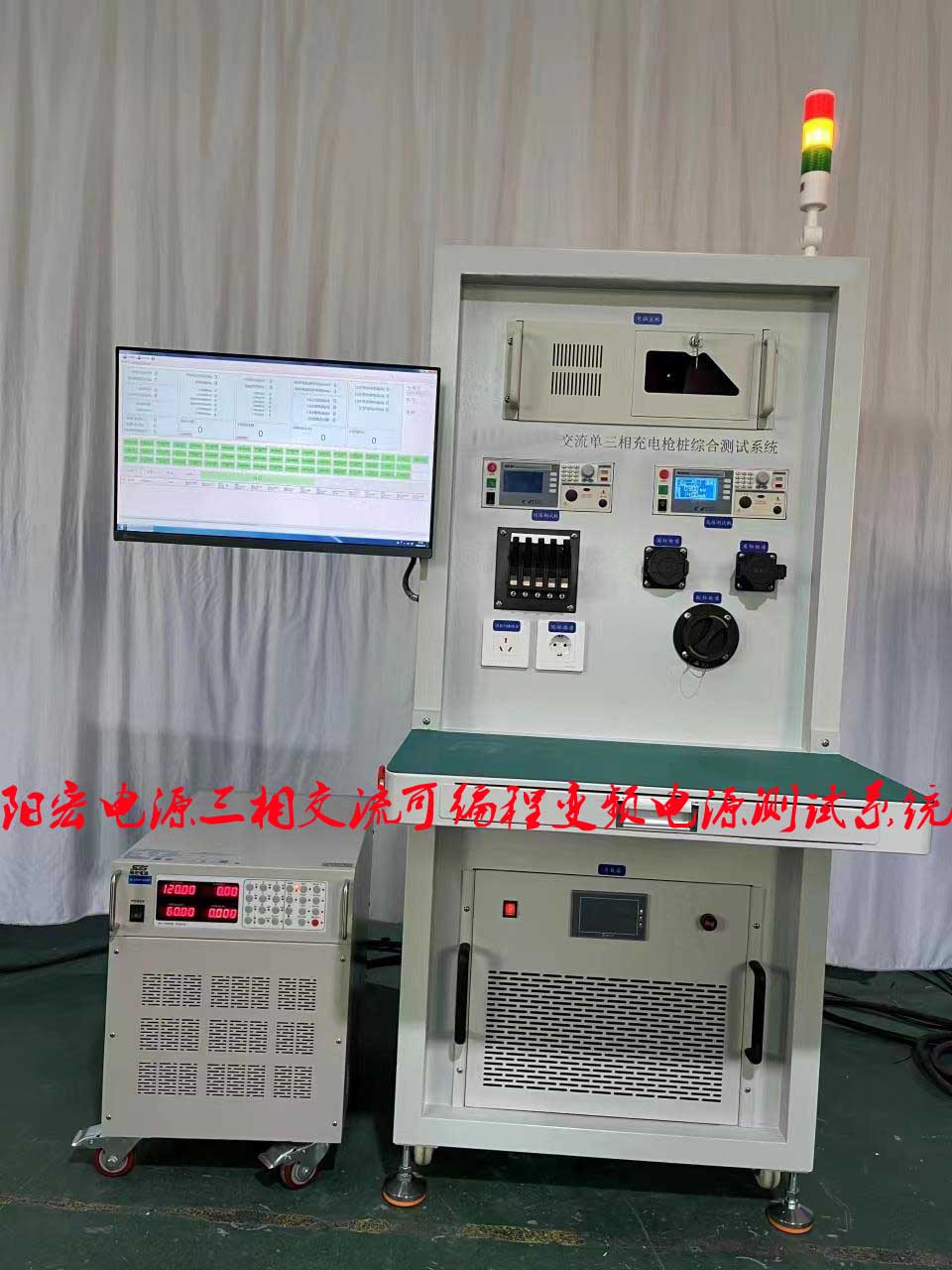

近幾年，新能源及三相可編程變頻電源在國內的發展有目共睹，依據《國民經濟行業分類(GB/T 4754-2017)》，新能源汽車是指采用新型10KVA三相交流可編程變頻電源動力系統，陽宏電源作為行業內的重要電源及設備上，也完全或主要依靠新型能源動的汽車，包括插電式混合動力(含增程式)汽車、純電動汽車和燃料電池電動汽車等。新能源汽車行業是指進行新能源汽車整車制造活動的企業集合。交流充電槍樁綜合測試系統 交流充電槍樁綜合檢測裝

一、概述：

深圳市陽宏電源技術有限公司根據新國標IEC 62196-2-2016、GB/T 18487.1-2015 、IEC/EN 61851 、SAE J1772-2017、ICCPD依據IEC /EN 62752 等標準專門開發的自動化智能測試檢測系統，該測試系統適用于國標、歐標、美標充電槍/樁標準的充電傳導功能檢測與驗證，可廣泛用于研發設計及生產出廠檢測。

10KVA三相交流可編程變頻電源及設備特點：操作臺按人體工學進行設計 ，該系統軟件具有一鍵測試，測試流程參數可靈活配置，其測試的所有結果可記錄查詢，具有二維碼掃描功能，可進行產品測試數據的追溯， 可連 MES 系統。

二、技術參數

適用產品：充電槍/充電樁; 檢測標準：國標/歐標/美標

工作電壓：單相 AC 0~300V 三相 AC線電壓 0~420V 連續可調;

負載電流：1~40A連續可調;

測試工位：1工位

測試產品: 單相、三相產品

適合模式二、模式三產品

三、測試項目

安規測試：介電強度測試、絕緣電阻測試、PE 導通電阻測試、槍頭電阻 、靜態功耗測試、待機功耗測試、繼電器粘連測試、繼電器粘連監測試驗、充電互操作性測試 連接確認測試、充電準備就緒測試、啟動和充電階段測試、正常充電結束測試、充電連接控制時序測試 、控制導引測試(頻率/占空比/上升/下降等)、CC 斷線測試 、CP 斷線測試、CP 接地測試、、保護接地導體連續性丟失測試、、輸出過流測試、、斷開開關 S2 測試 、CP 回路電壓限值測試、功能保護測試 接地保護測試、、過流保護測試(一段過流/二段過流)、欠壓保護測試(欠壓保護/欠壓恢復)、過壓保護測試(過壓保護/過壓恢復)、漏電保護測試(AC型漏電) 、指示燈測試 、輸出 L/N/PE 線序導通測試

注：上述檢測項目僅供參照，以客戶實際要求為準。

系統參數

1 額定輸入：三相四線輸入 380V ±10% 50/60Hz ±5%

2 額定輸出：三相四線輸出

低檔（0.0V～150.0V）： 分辨率0.1V；32A 分辨率0.1A

高檔（0.0V～300.0V）： 分辨率0.1V ； 32A 分辨率0.1A

3 負載 三相回饋式負載，1~32A 分辨率0.1A

4量測精度：電壓、電流、功率 量測精度 ≤1%

5 絕緣耐壓測試： ACW:0-5000V/12mA DCW:0-6000V/6mA IR:0-1000V/9999MΩ

6 供電充電接口： 國標/歐標/美標 標準插座/槍座

7 工業電腦：英特爾 i3 三代 4+256G 包含無線鍵盤+鼠標 USB 無線網卡

8 掃碼器： USB 接口

9 尺寸：約高 650mm*寬 420mm*深 900mm設備電源

小貼士，進出口變頻電源電壓及頻率方面陽宏電源都可以生產定制的

380V50Hz變200V60Hz；380V變208V60Hz；380V變220V；380V變415V60Hz；380V50Hz變440V60Hz；380V50Hz變460V60Hz；380V變480V60Hz；460V60Hz變380V50Hz變頻變壓器，
